Tugas Pendahuluan 1 Modul 4




Tugas Pendahuluan 1 Modul 4
(Percobaan 1 Kondisi 9)

1. Kondisi [Kembali]

Percobaan 1 Kondisi 9
Buatlah rangkaian seperti gambar percobaan 1 dengan output led biasa dan seven segment common katoda dalam satu rangkaian.

2. Gambar Rangkaian Simulasi [Kembali]

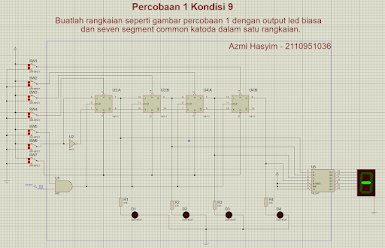

    Gambar Rangkaian Sebelum Disimulasikan


    Gambar Rangkaian Setelah Disimulasikan


3. Video Simulasi [Kembali]





4. Prinsip Kerja Rangkaian [Kembali]
    Pada suatu percobaan dengan kondisi 9, digunakan komponen seperti switch-spdt, JK Flip Flop, resistor, led, gerbang NOT, gerbang AND, IC 74LS47, dan seven segment. Dalam percobaan ini, terdapat 7 switch-spdt yang dihubungkan ke kaki S pada flip flop (SW1, SW2, SW3, SW4) dengan inputan 1. Semua kaki R pada flip flop dihubungkan ke SW7 dengan inputan 1. Sinyal clock pada rangkaian ini berasal dari output gerbang AND.

    Dalam kondisi ini, kaki J dan K pada flip flop digabungkan sehingga menjadi D Flip Flop. Kondisi ini dianggap terlarang karena kaki R dan S diberi inputan 1, sehingga kita fokus pada flip flop JK. Output dari flip flop 1 menjadi input untuk flip flop kedua, output dari flip flop 2 menjadi input untuk flip flop ketiga, dan seterusnya.

    SW6 pada rangkaian ini menentukan output yang dihasilkan oleh flip flop JK. Rangkaian ini termasuk dalam jenis rangkaian SISO, yang memiliki satu inputan dan satu keluaran. Ketika SW6 diaktifkan (inputan 1), data akan bergeser secara berangsur-angsur dari satu flip flop ke flip flop berikutnya, menghasilkan penyalakan led secara bertahap (mulai dari 1 led, 2 led, 3 led, hingga 4 led). Hal ini menunjukkan penggunaan prinsip shift register dalam rangkaian, di mana nilai biner bergeser dari 1, 3, 7, hingga 8. Pergeseran ini hanya bersifat sementara dan menyimpan data secara temporer.

    Apabila SW6 dimatikan (inputan 0), terjadi pergeseran data yang menyebabkan led yang sebelumnya menyala secara penuh (4 led) akan mati secara bertahap. Dimulai dari 4 led yang menyala, kemudian 3 led, 2 led, 1 led, hingga semua led mati. Ini juga mengikuti prinsip shift register, di mana nilai data bergeser dari 8, 7, 3, hingga 0. Pergeseran ini juga terjadi secara berangsur-angsur dan data yang tersimpan bersifat sementara.

    Led digunakan untuk menampilkan nilai biner, dengan led menyala menandakan nilai 1, dan led mati menandakan nilai 0.

5. Link Download [Kembali]
Download HTMLklik disini
Download Simulasi Rangkaianklik disini
Download Video Simulasiklik disini
Download Datasheet JK Flip Flop 74111klik disini
Download Datasheet IC 74LS47klik disini
Download Datasheet LEDklik disini
Download Datasheet Resistorklik disini
Download Datasheet Gerbang ANDklik disini
Download Datasheet Gerbang NOTklik disini
Download Datasheet Switchklik disini
Download Datasheet Seven Segmentklik disini
